Ítarlegar upplýsingar

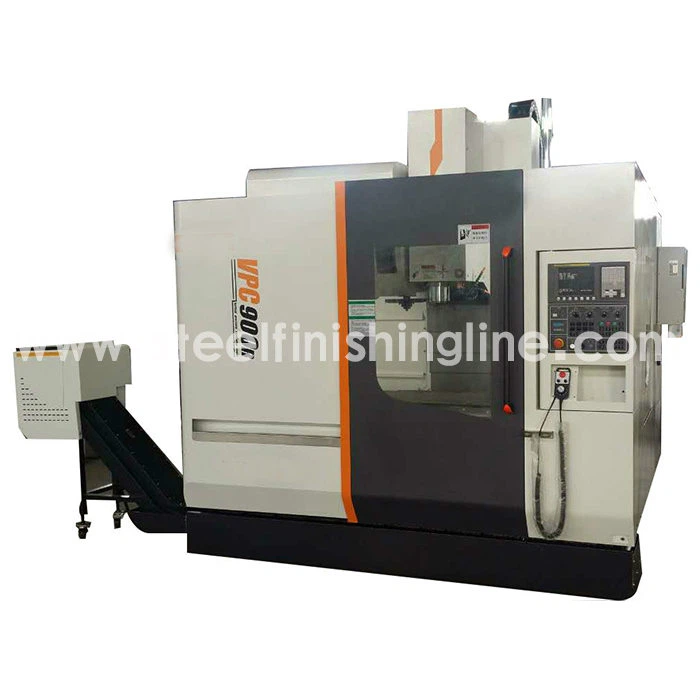

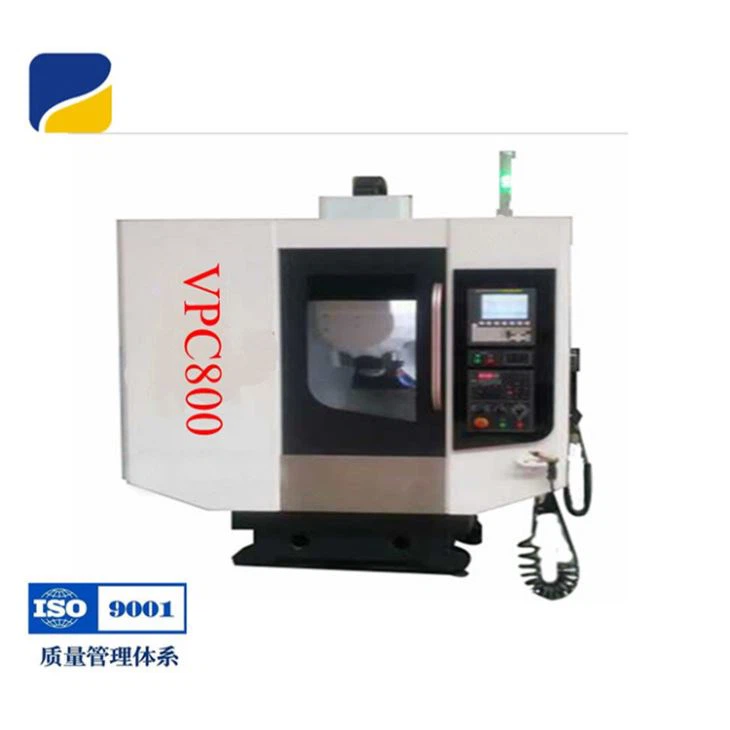

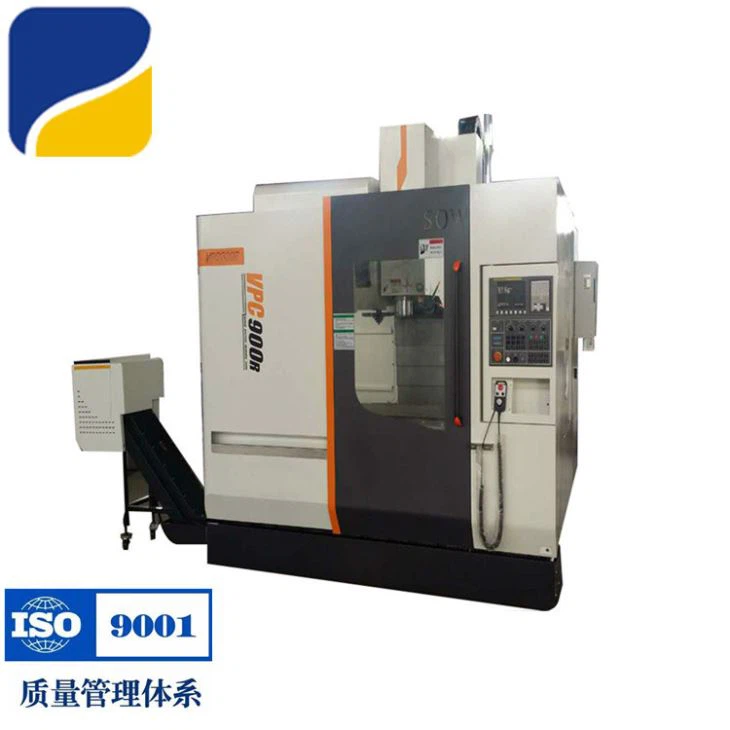

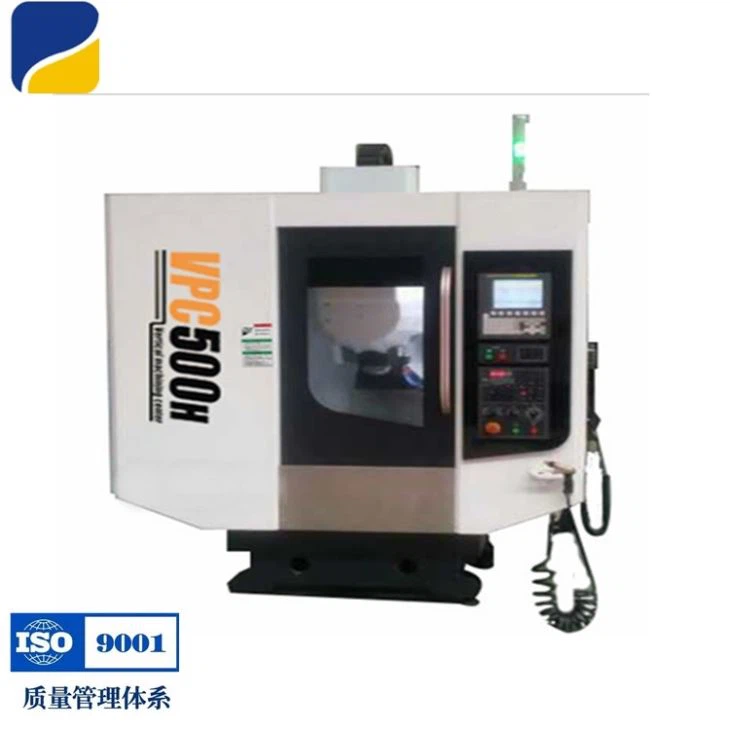

VPC800H háhraða lóðrétt vinnsla miðstöð er hátækni vara af vélrænni og rafmagns samþættingu, þróað af fyrirtækinu okkar á grundvelli gleypa háþróaða tækni innanlands og erlendis. Varan getur fullkomlega náð háhraða vinnslu gegnum bylting hraða og nákvæmni samsetning tækni, og það getur lokið mölun, borun, slá og yfirborð machining. VPC900R er mjög sjálfvirk og hægt að nota mikið í rafeindatækni, tækjabúnaði, bifreiðum, mótorhjólum, hernaði, lækningatækjum og öðrum sviðum. Helstu eiginleikar þess eru sem hér segir:
1 Góð uppbygging
1.1 Vélarútdráttarbúnaður (þ.mt rúm, dálkur, sængur, kúla og borð osfrv.) Eru gerðar úr steypujárni úr sterkum styrk og steyptar í framleiðsluferlinu. Þau eru með mikla vélrænni stöðugleika og varma stöðugleika. Vélarvélin samþykkir rúm líkamsbyggingu og þunnt-veggur og multi-stál uppbygging þar sem bars eru raðað á nokkurn hátt. Þetta bætir stífleiki storkunnar af steypu, og þess vegna er stífni vélbúnaðarins gott.
2 Aðalstrætið
2.1 Vélin samþykkir samstillt belti fyrir mikla styrkleika fyrir aksturinn frá stafrænu AC spindel servómótoranum til snúningsins, sem hægt er að aka með góðri stífni og mikilli nákvæmni.
2.2 Snældaþáttarnir eru af mikilli nákvæmni og mikilli stífleika; Snælda legur eru innflutningur vörumerki.
2.3 Samþykkja fiðrildi vor til að ná vélarþrýstingnum og pneumatic vökva strokka losun tól. The broach vélbúnaður hefur tól losun og affermingu tæki til að draga úr streitu á snúningshlaupi meðan losun tól, tryggja stöðugleika nákvæmni spindle.
2.4 Snælduboxinn er búinn með vélbúnaði fyrir þunga hamar eða köfnunarefnis, sem dregur úr álagi lóðrétta mótorsins og bætir hraða svörun.
3 Feed Drive
3.1 AC servó mótor og boltinn skrúfa eru beint tengd með tengingu til að draga úr flutningsstigum og bæta viðbrögð hraða hreyfingarinnar. Samböndin eru flutt inn, með mikilli styrk og smáþjálfun, til að draga úr snúningsþrýstingi.
3.2 Mótið á boltanum var skrúfað til að draga úr bilinu milli hnetunnar og kappakstursins. Boltaskrúfan var á réttan hátt rétt fyrirfram á uppsetningu, sem getur ekki aðeins útilokað bilið milli skrúfunnar og legsins heldur einnig dregið úr hitauppstreymi í hreyfingu.
3.3 Allar þrír fóðrunarásir samþykkja háþrýstisljósmælingamælir eftir samsetningu sem hægt er að mæla nákvæmlega við tengsluskekkjuna og gera bætur fyrir skrúfur og úthreinsun í kerfinu þannig að stangirnir færa stöðu sína nákvæmari til að tryggja nákvæmni staðsetningar og endurtekin staðsetning.
3.4 Þrír vegur fóðrið á við línulegan vallaraleiðbeiningar (breidd 30 mm). Stykki járnbrautarinnar er stórt, að teknu tilliti til burðargetu og auðvelda vélina að svara hraða.
4 smurningarkerfi
4.1 Smurningarbúnaðurinn er búinn með miðlæga smurningsbúnað, sem smyrir reglulega og magnbundið stýripinnann og boltann.
4.2 Smurflæðið og smurslutími hefur verið stillt áður en farið er frá verksmiðjunni, þannig að notandinn þarf ekki að breyta þeim sjálfum.
4.3 Sjálfvirkur og miðlægur smurningsbúnaður hefur viðvörunarkerfi, sem virkar þegar olíustigið er lægra en sett gildi. Á þessum tíma þarf notandinn að bæta smurefni tímanlega.
5 Vélkæling, Flísarflæði
5.1 Vinnustykkið og vélbúnaðurinn er kælt með háþrýstu kælivökva. Stór flæði kælivökva er úðað til að kæla verkið og vinnuborðið við vinnslu.
5.2 Valkostur er hægt að útbúa vélina með sjálfvirkri flísafritunarbúnað, þannig að flís flutningur er þægilegri.
6 Pneumatic System
6.1 FR & L eru venjulegar stillingar til að sía óhreinindi og raka til að koma í veg fyrir skemmdir og tæringu vegna óhreininda.
6.2. Virkni pneumatic kerfisins er stjórnað með PLC forriti með segulspóla. 6.3 Spennuljósgjafinn fyrir losun tækjanna og loftblásið er þjappað loft.
7 Vélarvörn
7.1 Samþykkja sérstaka leiðsöguhlíf fyrir járnbrautarvörn eða annan skilvirkan verndunaraðferð í vinnslusvæðinu.
7.2 Vélin er umkringd lokuðu skjöldi, með fallegu útliti, hreint og snyrtilegt.
7.3 Leiðarljósin tryggja að kælivökvi og járnbrauð verði örugglega og nægilega endurunnið.
8 Verkfæri fyrir vélbúnaðartæki
Vélin samþykkir háþróaðan læsibúnað með 24 verkfærum. Verkfæri breytingin er lokið með vélrænni arm, hratt og áreiðanlegt.
9 stýrikerfi
9.1 Vélin er stillt með FANUC-0I-MF kerfinu og stuðningsstýringu hennar, sem hefur áreiðanlega afköst og virkni og auðvelt að viðhalda.
9.2 Vélin er með handfrjálsan rekstrareining, með notendavænt rekstri.
9.3 Helstu rafmagnsþættir tækisins eru Siemens vörumerki, sem auka áreiðanleika rafstýringar.
9.4 Vélin er stillt með venjulegu 8,4 tommu litaskjá, með fallegu tengi, einföld og þægileg aðgerð.
Tæknilegar þættir
| Nafn | Eining | Forskrift | Athugasemdir |
| Vinnusvæði (lengd × breidd) | mm | 1000 × 550 | |
| T-rifa (rifa númer - rifa breidd × bil) | mm | 5 -18 × 105 | |
| Hámarks álag á vinnuborð | kg | 600 | |
| Verktengd lengdarmiðja (X) | mm | 900 | |
| Verktakar Lárétt ferðalög (Y) | mm | 600 | |
| Snælda kassi lóðrétt ferðast (Z) | mm | 600 | |
| fjarlægð frá spindlapunkti við vinnusvæði | mm | 70 ~ 670 | |
| fjarlægð frá miðlínu miðlínu til að standa járnbraut | mm | 650 | |
| Main mótor máttur (AC) | kW | 7,5 / 11 | |
| Aðal mótor tog (AC) | Nm | 38,5 / 70 | |
| Snælda hámarkshraði | r / mín | 8000 | |
| Snælda taper holu | 7:24 ISO40 | ||
| Tól handhafa tegund | BT40 (MAS403) | ||
| Hnoð | P40T-1 | ||
| Feed rate: (X / Y / Z) | m / mín | 20 | |
| Fljótur hreyfingarhraði: (X / Y / Z) | m / mín | 30/30/30 | |
| Tæki bókasafns getu | Stykki | 24 | Armlás gerð |
| Verkfæri val | Að eigin vilja | ||
| Tól breytingartíma | Sek | 1.5 | |
| Hámarksþyngd verkfæra | kg | 7 | |
| Hámarks þvermál aðliggjandi tól | mm | Φ78 | |
| Hámarks tól lengd | mm | 300 | |
| Staðsetningarnákvæmni (IS0 staðall) | mm | 0,009 | |
| Endurtaktu staðsetningaráreiðanleika (IS0 staðall) | mm | 0,007 | |
| Vélþyngd | kg | Um 5500 | |
| Stærð vél (lengd × breidd × hæð) | mm | Um 3000 × 2400 × 2400 |
Fyrirtæki Upplýsingar

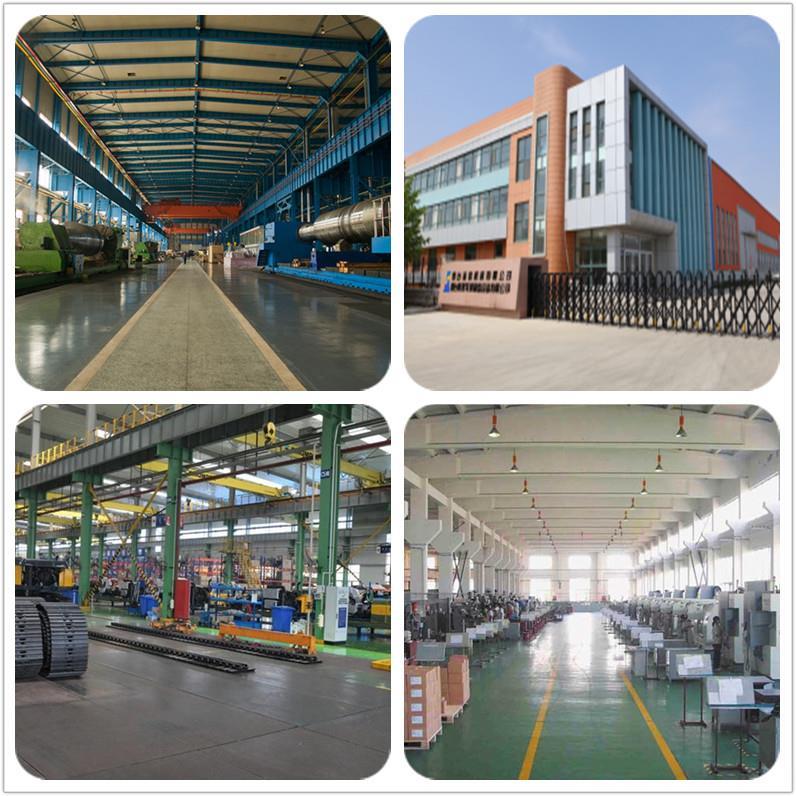

YANTAI HAIGE MAHINE TOOLS CO, LTD er aðallega þátt í að framleiða og selja bar flögnun vél, rétta vélar, fægja vélar, tengd vélar og önnur stál vinnslu og klára búnað í meira en tíu ár.
Vörur okkar eru efst á þessu sviði í Kína. Við höfum sérhæft R & D teymi sem veitir solid tæknilega aðstoð og tryggir fyrir vélum okkar að halda tækniþróuninni allan tímann. Svo langt höfum við framleitt og selt meira en 1500 sett af búnaði. Bæði framleiðslan og markaðshlutdeildin staða fyrst í Kína.
Fyrirtækið okkar getur veitt fullkomna þjónustu eftir sölu og tæknilega aðstoð um allan heim. Hingað til hafa vörur okkar verið flutt út til Rússlands, Kóreu, Indlands, Víetnam, Norður-Kóreu, Pakistan, Taiwan, o.fl.
Um þjónustu okkar:
A. Ábyrgðartímabil: 1 ár að undanskildum hrattþolnum hlutum.
B.Immediate svar þegar fá upplýst um vél vandamál.
C.Viðskiptavinir kaupanda geta verið þjálfaðir í verksmiðjunni okkar ókeypis.
D.Provide langan tíma ókeypis tæknilega aðstoð.
E.Ef nauðsynlegt getum við sent vönduðum og faglegum verkfræðingum okkar til verksmiðjenda viðskiptavina okkar til að hjálpa þeim við uppsetningu og gangsetningu vélanna.
F.Customized hönnun er í boði. OEM og ODM eru velkomnir.
Umsókn:
Björt stál, Non-málmur, svo sem kopar, títan, magnesíum, ál, festingar,
Bílavarahlutir, Springs, Vökvakerfi, Legur, Machining.
FAQ
Q & A
1.Er þú framleiðandi eða viðskiptafélag?
Við erum fagmenn framleiðanda og við höfum meira en 10 ára reynslu á þessu sviði.Við höfum eigin verksmiðju okkar.
Að auki, í lok árs 2014, vorum við bara að stofna viðskiptabanka.
2.Hvernig eru margir starfsmenn í verksmiðjunni?
Um það bil 150 manns.
3.Ef þú hefur þitt eigið R & D teymi? Hversu margir verkfræðingar hafa þú?
Já, við eigum eigin R & D lið. Meira en 10 manns.
4.Hver lönd hafa vélar þínar verið fluttar út til þessa?
Rússland, Suður-Kórea, Norður-Kórea, Pakistan, Indland, Víetnam, Taívan osfrv.
Við teljum ánægju viðskiptavina okkar sem unremitting stunda.
